Выпрессовщик втулок 60 тонн ОДА Сервис ODA-V1339

Выпрессовщик втулок 60 тонн ОДА Сервис ODA-V1339 - профессиональный гидравлический комплект для демонтажа и установки плотно посаженных втулок, стаканов и других цилиндрических деталей в шарнирных соединениях тяжёлой техники.

Оборудование применяется при ремонте рукоятей, стрел и других узлов строительных, карьерных, лесозаготовительных и грузоподъёмных машин. Максимальное усилие 60 тонн позволяет работать с крупными, прикипевшими и установленными с большим натягом втулками.

Гидравлический привод обеспечивает плавное и контролируемое приложение усилия. Замена втулок выполняется без ударного инструмента и вспомогательной сварки для стягивания детали, что снижает риск повреждения посадочного отверстия и ремонтируемого узла.

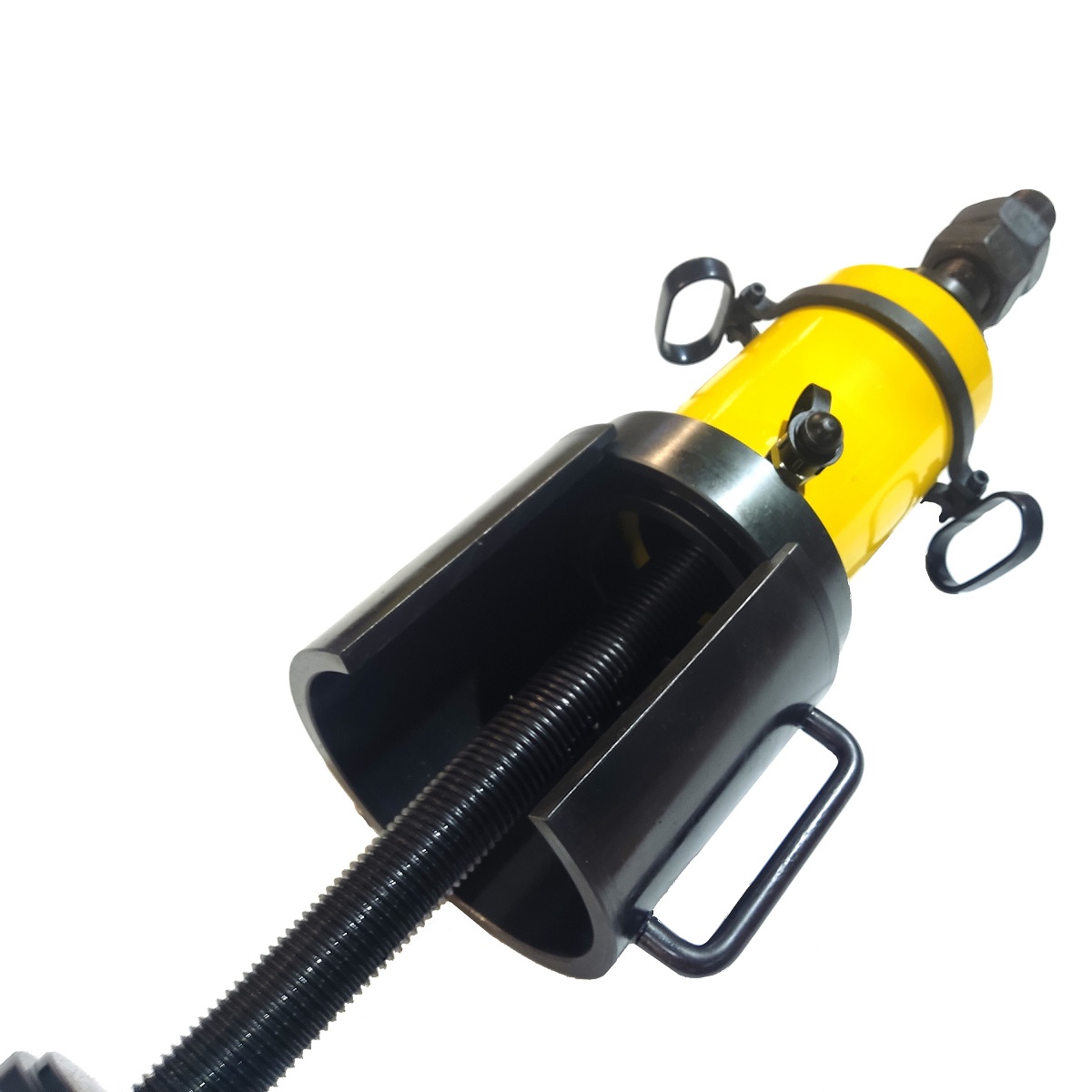

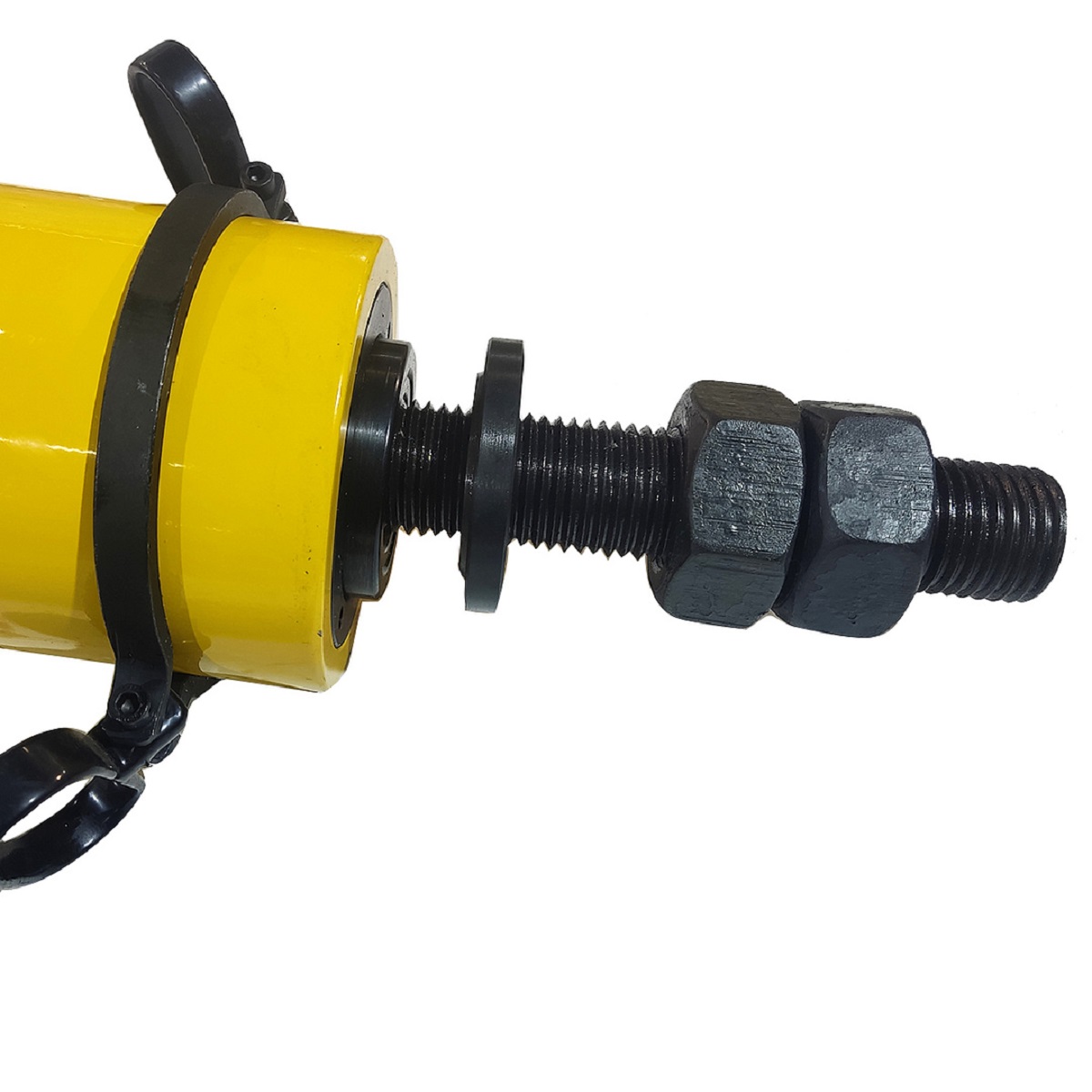

Полый шток гидроцилиндра и резьбовые шпильки позволяют создавать вытягивающее или запрессовывающее усилие непосредственно по оси детали. Набор упорных втулок и шайб-толкателей помогает адаптировать комплект под различные размеры ремонтируемых соединений.

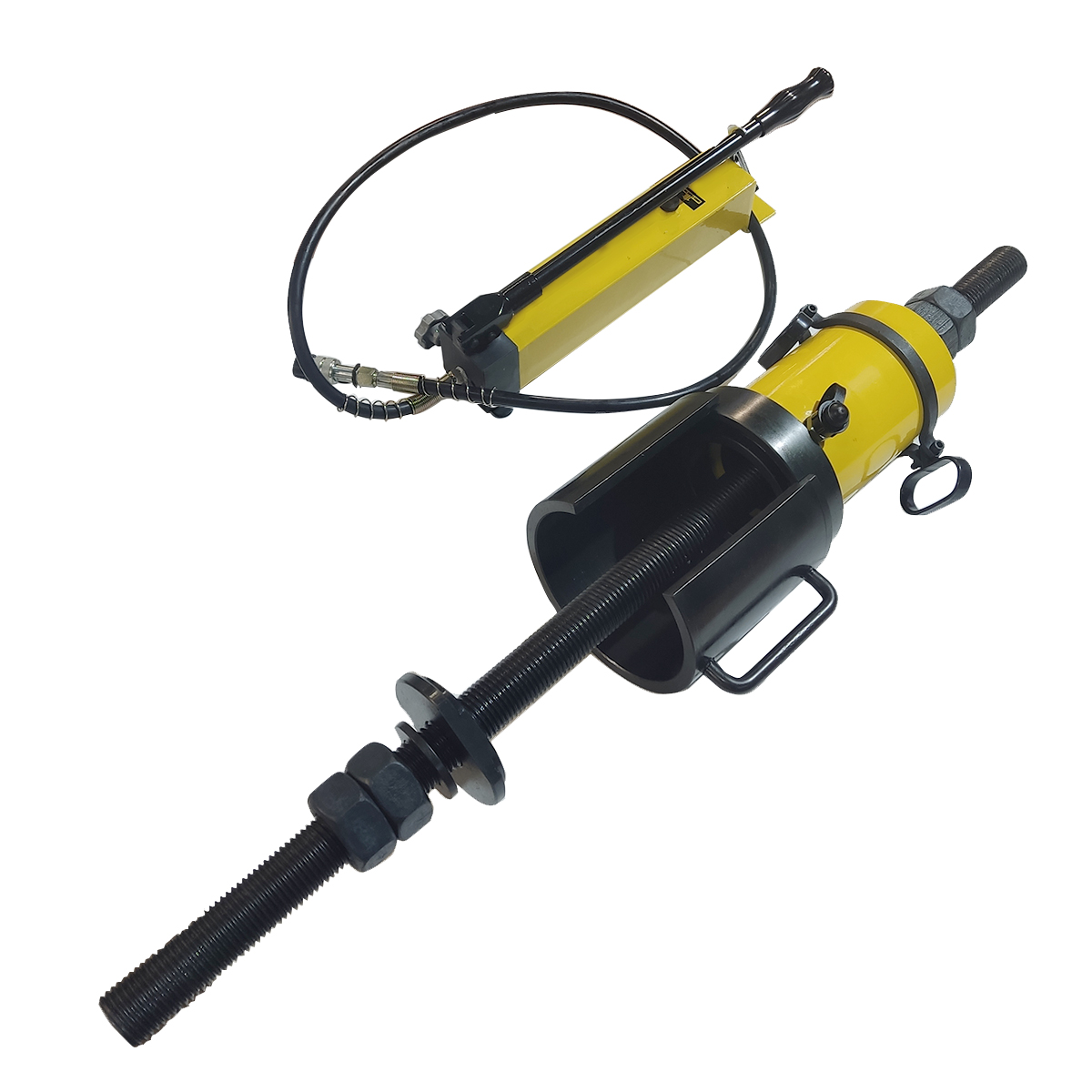

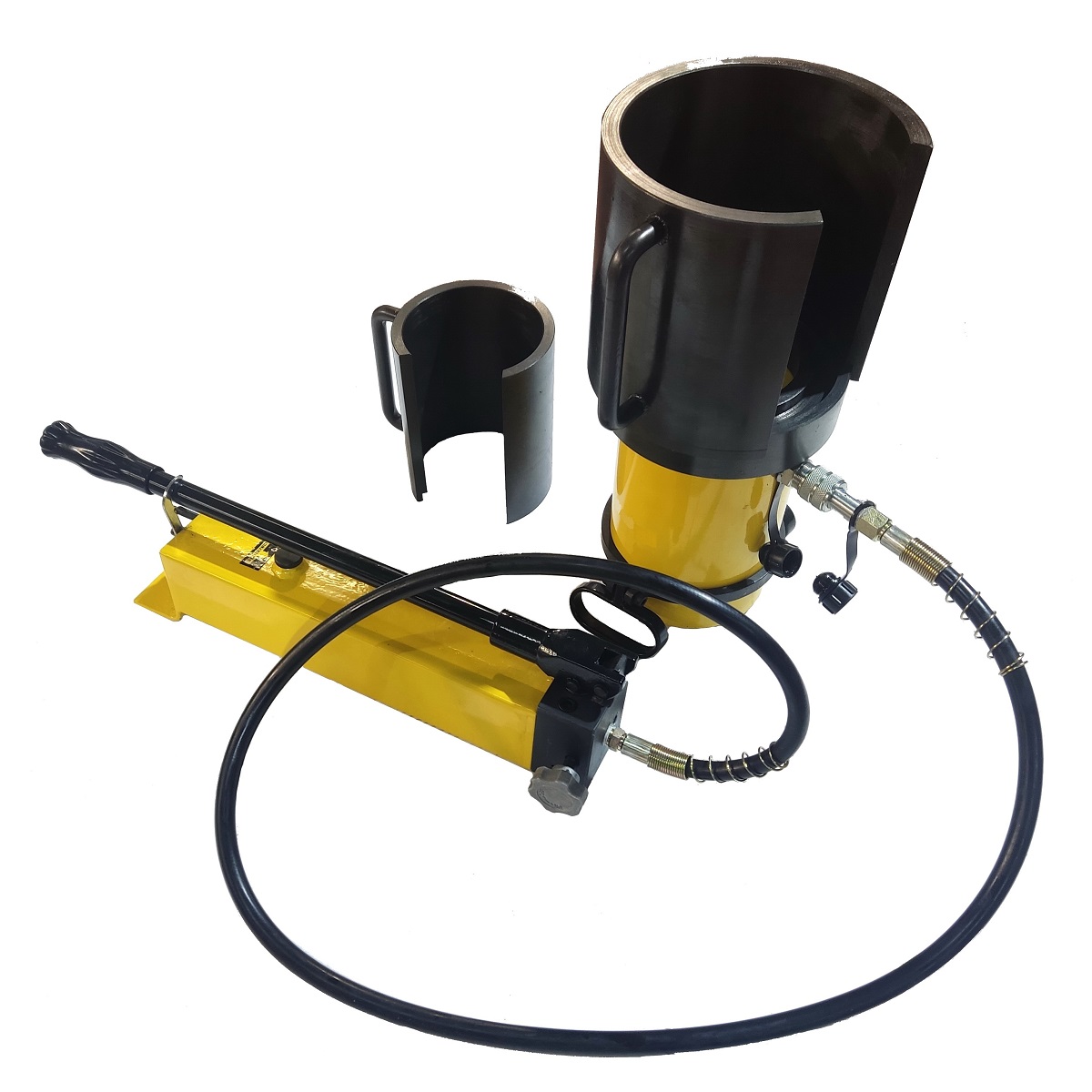

В обновлённую комплектацию входят резьбовые шпильки М48 и М36, гайки, переходные втулки, ручной гидравлический насос, а также манометр с коллектором для контроля давления во время работы.

Преимущества ODA-V1339

• Усилие до 60 тонн - подходит для демонтажа плотно посаженных, прикипевших и крупногабаритных втулок
• Демонтаж и установка одним комплектом - оборудование можно использовать как для выпрессовки, так и для последующей запрессовки новых втулок
• Работа без ударной нагрузки - исключается применение кувалды и снижается риск деформации ремонтируемого узла
• Без вспомогательной сварки - в большинстве ремонтных операций не требуется наплавлять внутренний шов для стягивания старой втулки
• Контролируемое гидравлическое усилие - манометр позволяет отслеживать давление и контролировать процесс выпрессовки
• Точная работа по оси детали - полый шток и резьбовая шпилька обеспечивают равномерное приложение усилия
• Две резьбовые шпильки - М48 и М36 - расширяют диапазон выполняемых работ и совместимость с различной оснасткой
• Набор шайб-толкателей и упорных втулок - позволяет подобрать рабочую комбинацию под размеры ремонтируемого соединения
• Автономный ручной насос - для выполнения работ не требуется электричество или подключение к пневматической магистрали
• Снижение трудозатрат - сокращается количество вспомогательных операций и время ремонта тяжёлой техники
• Возможность работы непосредственно на узле - при наличии необходимого доступа замена втулок выполняется без полной разборки крупного агрегата

Применяемость

Выпрессовщик ODA-V1339 предназначен для снятия и установки втулок и стаканов в шарнирных соединениях:

• стрел и рукоятей экскаваторов
• фронтальных и телескопических погрузчиков
• бульдозеров и другой дорожно-строительной техники
• карьерных и горнодобывающих машин
• лесозаготовительной техники
• сельскохозяйственной и тяжёлой специальной техники
• грузоподъёмного оборудования
• промышленных машин и механизмов с крупными шарнирными соединениями
• других транспортных средств и агрегатов, где установлены втулки с натягом

Оборудование подходит для ремонтных предприятий, сервисных центров тяжёлой техники, механических участков, автотранспортных предприятий, карьерных и строительных организаций.

Перед началом работы необходимо проверить соответствие размеров втулки, посадочного отверстия и ремонтируемого узла размерам шпилек, упорных втулок и шайб-толкателей из комплекта. Оснастка должна быть установлена соосно, а создаваемое давление не должно превышать максимально допустимое значение.

Технические характеристики

• Максимальное усилие: 60 тонн
• Ход поршня: 50 мм
• Максимальное рабочее давление: 70 МПа / 700 бар
• Объём цилиндра: 430 см³
• Масса комплекта без насоса: 72 кг
• Масса брутто: 140 кг
• Габаритные размеры выпрессовщика: 1200 × 270 мм
• Габаритные размеры упаковки: 1300 × 560 × 550 мм

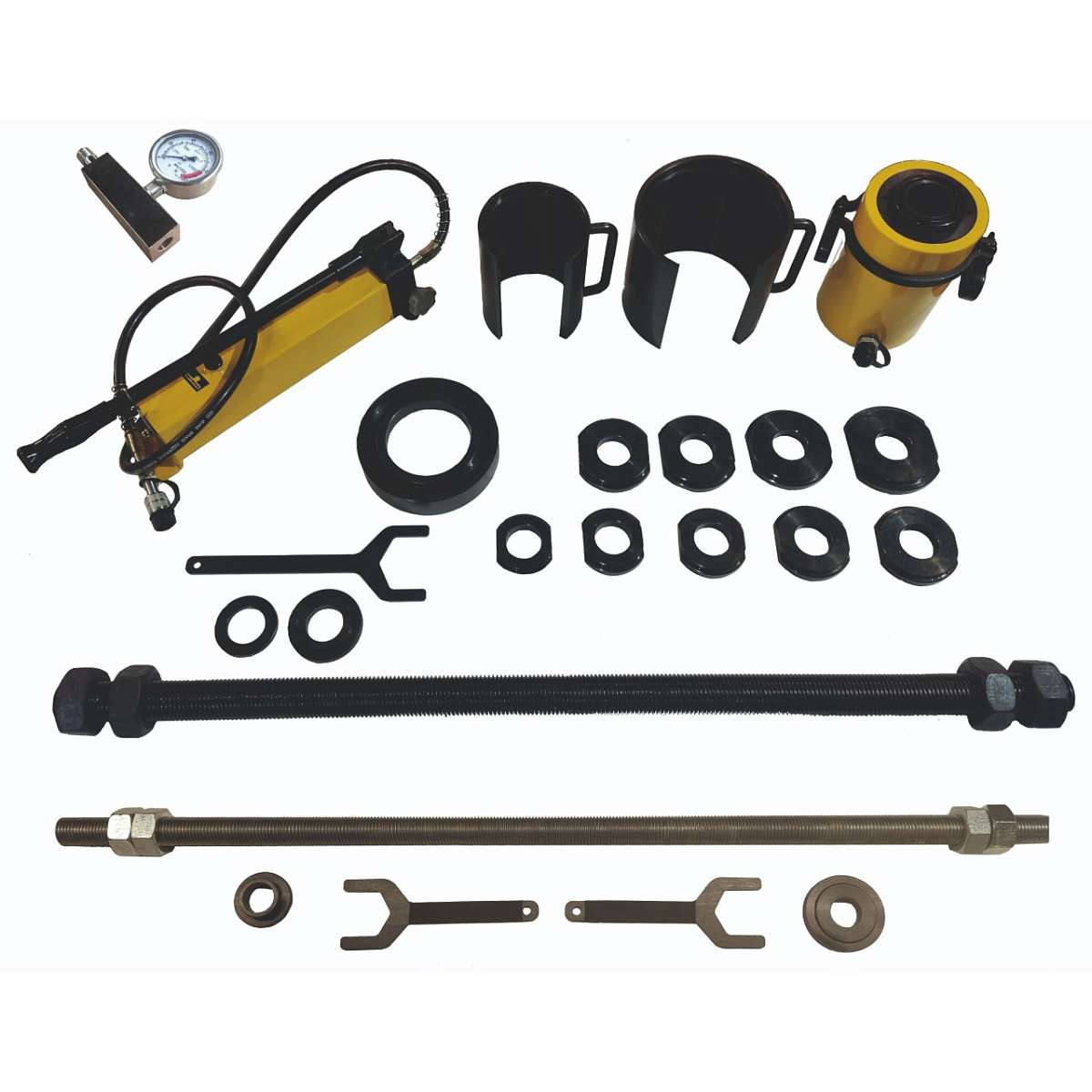

Комплектация

• Гидроцилиндр с полым штоком - 1 шт
• Упорное кольцо - 1 шт
• Упорная шайба - 1 шт
• Упорные втулки - 2 шт
• Шайбы-толкатели - 9 шт
• Шайба - 1 шт
• Резьбовая шпилька М48 длиной 1200 мм - 1 шт
• Гайки М48 - 4 шт
• Резьбовая шпилька М36 длиной 1200 мм - 1 шт
• Гайки М36 - 4 шт
• Переходные втулки - 2 шт
• Ключи для гаек - 4 шт
• Манометр с коллектором - 1 шт
• Ручной гидравлический насос с рукавом длиной 1,8 м - 1 шт
• Инструкция по эксплуатации
